Проверка сварных швов,
с выдачей протокола
всего за 2 дня.

Проверка сварных швов - это инструментальный контроль, который выявляет дефекты, невидимые при визуальном осмотре: внутренние трещины, непровары, поры, включения.

Сварное соединение является зоной потенциальной концентрации напряжений, и именно дефекты сварки - а не усталость основного металла - чаще всего оказываются причиной отказов металлоконструкций в эксплуатации.

Эскиз24 проводит полный цикл неразрушающего контроля сварных соединений на объектах в Москве и Московской области.

Независимый контроль требуется в нескольких типичных ситуациях: при сдаче металлоконструкций заказчику, при монтаже каркасов зданий и промышленных сооружений, при производстве и приемке резервуаров и трубопроводов, а также при спорах между заказчиком и подрядчиком о качестве сварочных работ. Во всех этих случаях протокол независимой лаборатории - единственный документ, который фиксирует фактическое состояние соединения на конкретную дату.

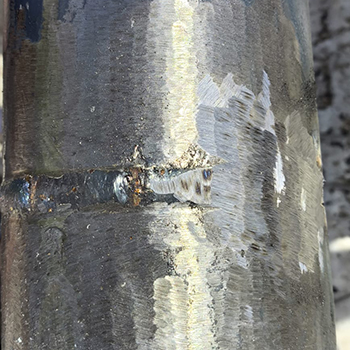

Визуально-измерительный контроль (ВИК)

Это базовый этап, с которого начинается любая проверка сварки. ВИК не заменяет неразрушающие методы, но позволяет выявить поверхностные дефекты и несоответствия геометрии шва проектным требованиям до применения более трудоемких методов.

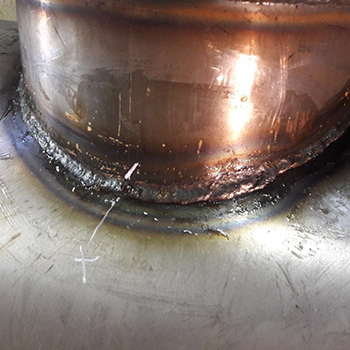

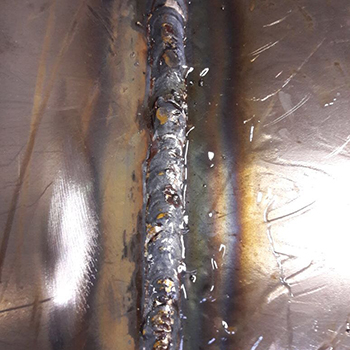

В ходе контроля специалист осматривает поверхность шва, измеряет геометрические параметры - высоту, ширину, катет углового шва - и фиксирует видимые дефекты: трещины, подрезы, поры, наплывы, незаплавленные кратеры. Результаты сопоставляются с чертежами и нормативными требованиями по ГОСТ Р ИСО 17635 и СП 70.13330.

ВИК выполняется перед УЗК или радиографическим контролем - это исключает направление на более дорогой метод заведомо бракованных швов и позволяет рационально распределить объем контроля.

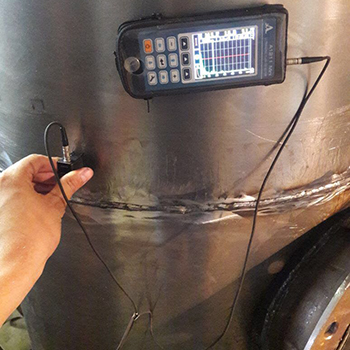

Ультразвуковой контроль (УЗК)

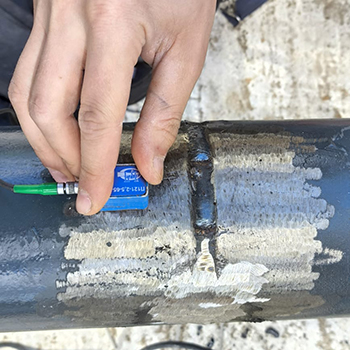

УЗК - основной метод для выявления внутренних дефектов сварных соединений в строительных и промышленных конструкциях. Применяется для контроля стыковых, угловых и нахлесточных швов - как в легких конструкциях, так и в элементах значительного сечения.

Метод позволяет обнаружить непровары, трещины, газовые поры и шлаковые включения, расположенные внутри шва или в зоне термического влияния. Зона термического влияния заслуживает отдельного внимания: именно здесь, в нескольких миллиметрах от линии сплавления, структура металла изменяется под воздействием температурного цикла сварки, и скрытые несплавления в этой зоне практически не выявляются при визуальном осмотре.

Риск таких дефектов особенно высок при монтажной сварке в полевых условиях, где режим сварки и стабильность процесса труднее контролировать, чем в цеховых условиях. Особенно эффективен УЗК при контроле массивных элементов - колонн, ригелей, узлов рамных конструкций - где рентгенография технически затруднена или нецелесообразна.

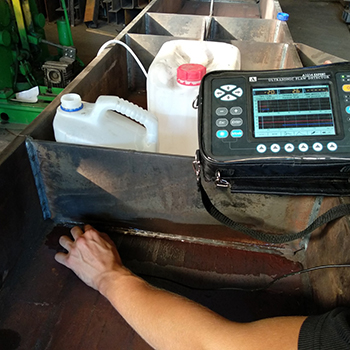

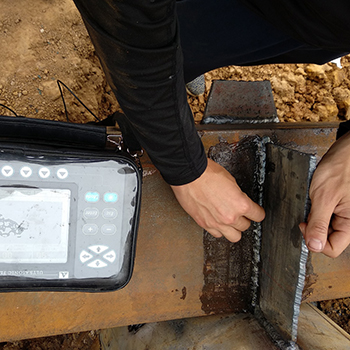

Обследование сварных швов ультразвуковым методом выполняется по ГОСТ Р 55724 с оформлением дефектограммы по каждому контролируемому соединению. Работы проводятся на сертифицированных дефектоскопах с действующей поверкой; используемое оборудование соответствует требованиям нормативных документов.

Радиографический контроль (РК)

Радиографический контроль применяется для особо ответственных объектов: трубопроводов, сосудов давления, конструкций с повышенными требованиями к надежности. Метод основан на просвечивании сварного соединения рентгеновским или гамма-излучением с фиксацией изображения на пленке или цифровом детекторе.

РК позволяет получить наглядное изображение внутренней структуры шва, выявить скрытые дефекты - поры, шлаковые включения, трещины, непровары - и оценить их расположение и размеры. Это особенно важно при контроле соединений, доступ к которым с обратной стороны ограничен.

Работы проводятся с соблюдением требований радиационной безопасности в соответствии с НРБ-99/2009 и ОСПОРБ-99/2010. Персонал имеет необходимые допуски и квалификацию по неразрушающему контролю.

Когда необходима дефектоскопия сварных соединений

Контроль качества сварки не ограничивается только приемкой новых конструкций. Дефектоскопия актуальна в нескольких ситуациях:

• Приемка новых металлоконструкций. Перед подписанием акта приемки заказчик должен иметь объективные данные о качестве сварных узлов, а не только журнал производства работ подрядчика.
• Контроль после ремонтной сварки. При восстановлении несущих элементов важно убедиться, что отремонтированное соединение соответствует первоначальным требованиям.
• Проверка в процессе эксплуатации. Опасные производственные объекты, резервуары и трубопроводы требуют периодической диагностики - в рамках технического обслуживания и подготовки к экспертизе промышленной безопасности.
• Спорные ситуации. Если у заказчика возникли сомнения в качестве выполненных сварочных работ, протокол независимой лаборатории дает документальную основу для дальнейших действий.

Документирование результатов контроля

По итогам работ оформляется техническое заключение и официальный протокол. В документах отражаются: наименование объекта, перечень проконтролированных соединений с привязкой к конструктивным элементам, применяемый метод, сведения об используемом оборудовании с номерами свидетельств о поверке, результаты по каждому шву и вывод о соответствии нормативным требованиям.

Документация принимается органами строительного надзора, службой технического заказчика и органами по экспертизе промышленной безопасности. Подтверждение соответствия сварных соединений нормативам, выданное независимой лабораторией, принципиально отличается от внутреннего контроля подрядчика - именно поэтому при спорных ситуациях и в рамках экспертизы промышленной безопасности привлекается сторонняя организация, не связанная с исполнителем работ.

Как начать работу

Если вам нужна независимая проверка сварных соединений на объекте в Москве или Московской области - оставьте заявку. Специалист свяжется с вами, уточнит задачу, объем контроля и рассчитает стоимость. Выезд на объект - в течение 24 часов. Официальный протокол - в течение 3 рабочих дней.

Своевременная дефектоскопия позволяет выявить критические дефекты до ввода конструкции в эксплуатацию - когда устранение обходится значительно дешевле, чем после отказа соединения под нагрузкой.

По всем вопросам проведения проверки сварных швов и дефектоскопии сварных соединений вы можете связаться с нами по телефону: +7 (495) 877-48-81.

Специалист лаборатории проконсультирует по методам контроля, объему работ и срокам выполнения.
