Штамповые испытания грунтов по ГОСТ 20276.1 от 11 200 ₽ в Москве

Штамповые испытания грунтов определяют модуль деформации – главную характеристику, по которой рассчитывают осадку фундамента и проверяют несущую способность основания. Инженер строительной лаборатории «Эскиз» выезжает на объект в течение 24 часов, нагружает грунт жестким штампом ступенями по ГОСТ 20276.1-2020 и выдает протокол с графиком «нагрузка – осадка» за 3-5 рабочих дней. Штамповое испытание – от 11 200 ₽.

Штамповые испытания заказывают проектировщики и изыскатели для расчета фундаментов, подрядчики и технадзор – при приемке песчаных и щебеночных подушек и насыпей, заказчики – когда расчетные характеристики грунта вызывают сомнения или нужно доказать несущую способность основания в споре.

Что такое штамповые испытания грунтов

Штамповые испытания грунтов – это полевой метод, при котором на грунт устанавливают жесткую стальную плиту и нагружают ее ступенями, измеряя осадку на каждой ступени. По сути это натурная модель фундамента: грунт работает под штампом так же, как под подошвой будущей конструкции, в естественном залегании и без нарушения структуры.

Результат испытания – график зависимости осадки от давления и рассчитанный по его линейному участку модуль деформации грунта E в мегапаскалях. Этот модуль проектировщик подставляет в расчет осадок по СП 22.13330, поэтому от точности испытания напрямую зависит, будет ли фундамент запроектирован с разумным запасом или с ошибкой.

Когда проводят штамповые испытания грунтов

Штамповые испытания грунтов назначают там, где цена ошибки в характеристиках основания высока, а лабораторных данных недостаточно.

• Изыскания под фундамент: модуль деформации для расчета осадок зданий и сооружений, особенно на насыпных, неоднородных и слабых грунтах.
• Приемка искусственного основания: песчаная или щебеночная подушка, насыпь, площадка под склад или резервуар, когда проект задает требование к модулю деформации.
• Насыпные и крупнообломочные грунты: из таких грунтов невозможно отобрать образцы ненарушенной структуры, и штамп – единственный надежный способ получить их деформационные характеристики.
• Спорные ситуации: когда после устройства основания появились осадки или нужно подтвердить несущую способность фактическими данными.

Как проводят испытание штампом

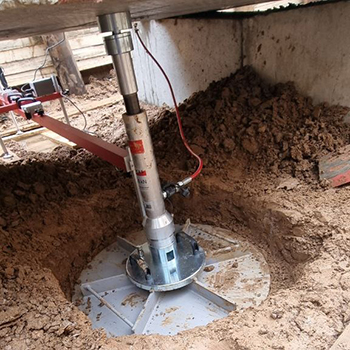

Испытание штампом проводят на отметке, где будет работать фундамент или основание, – на дне котлована, в шурфе или в скважине.

1. Согласуйте программу: места и число испытаний, отметку, требуемое давление.
2. Инженер выезжает на объект в течение 24 часов.
3. Площадку в точке испытания зачищают и выравнивают, при необходимости подсыпают тонкий слой песка, чтобы штамп опирался всей площадью.

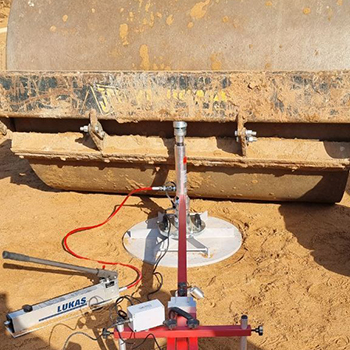

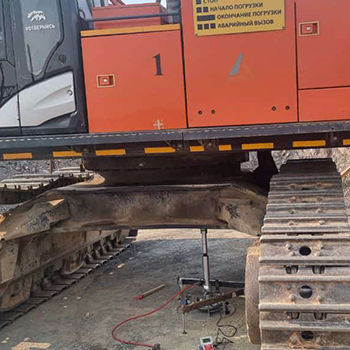

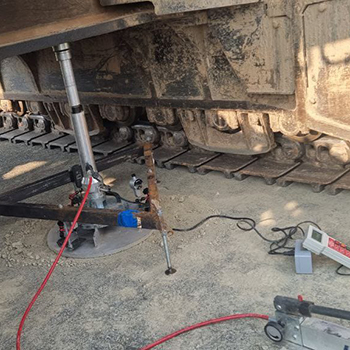

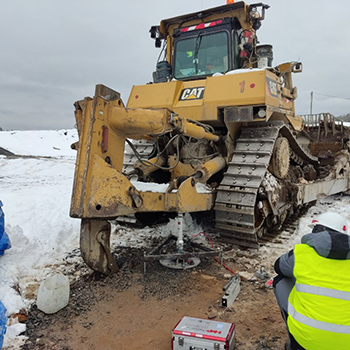

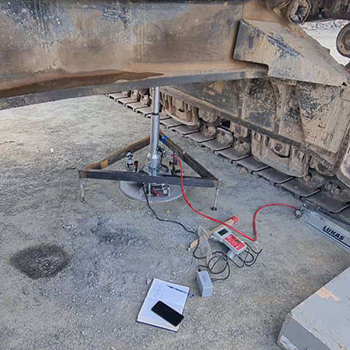

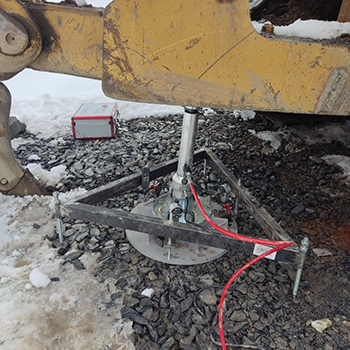

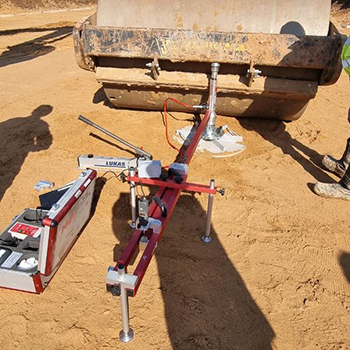

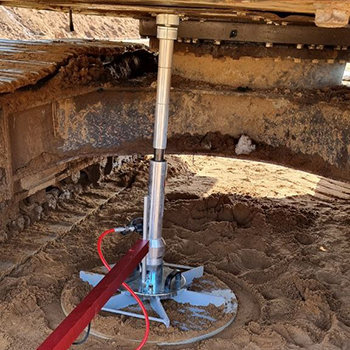

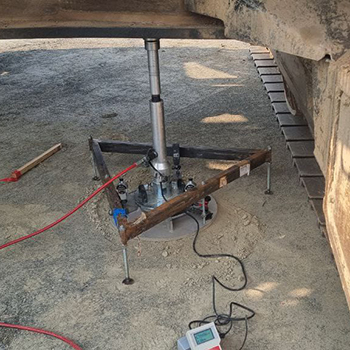

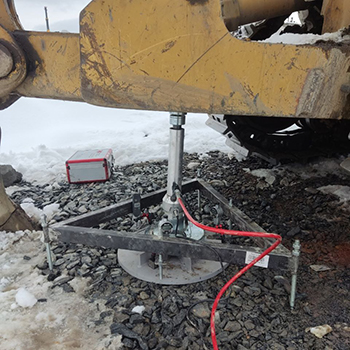

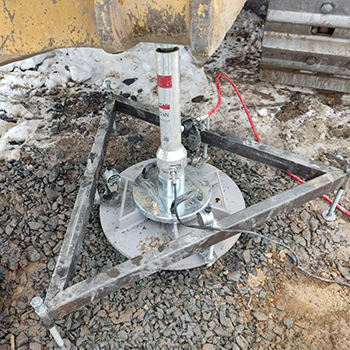

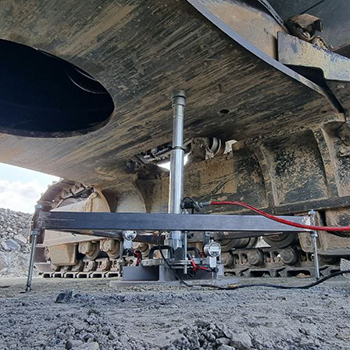

4. Монтируют штамп, гидравлический домкрат, упорную конструкцию или пригруз и прогибомеры для измерения осадки.
5. Нагрузку прикладывают ступенями; каждую ступень выдерживают до условной стабилизации осадки и записывают показания прогибомеров.
6. После достижения требуемого давления выполняют разгрузку и строят график «нагрузка – осадка».
7. По линейному участку графика рассчитывают модуль деформации грунта.
8. Протокол передается заказчику через 3-5 рабочих дней; при оплаченном заказе предварительный результат инженер сообщает в день испытания.

Одно испытание занимает от нескольких часов до суток – время зависит от вида грунта и скорости стабилизации осадки.

Виды штампов и испытаний

Виды штампов различаются формой и местом установки, а выбор зависит от глубины, на которой нужно испытать грунт.

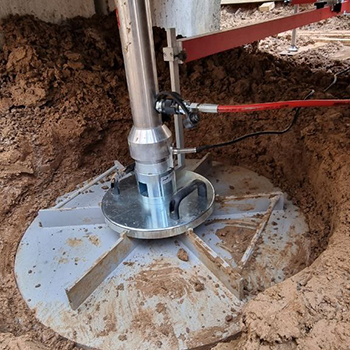

• Плоский штамп на поверхности – устанавливают на дне котлована или шурфа; основной вариант для оснований фундаментов, подушек и насыпей.
• Штамп в скважине – испытание на заданной глубине, когда котлован до нужной отметки не откопан, в том числе в основании буронабивных свай.
• Винтовой штамп – завинчивают в грунт ниже забоя скважины; применяют там, где плоский штамп установить нельзя, например ниже уровня грунтовых вод.

Статические штамповые испытания дают прямое значение модуля деформации. Динамические методы – легкий падающий груз, динамический плотномер – дают косвенную оценку и подходят для оперативного контроля, но не заменяют статический штамп в расчетах.

Модуль деформации: как его считают

Модуль деформации грунта считают по прямолинейному участку графика «давление – осадка»: чем меньше осадка штампа при одном и том же приросте давления, тем выше модуль и тем жестче основание.

В расчет входят приращение давления и осадки на линейном участке, размер штампа и коэффициент Пуассона грунта. Начальную часть графика, где штамп «садится» и обжимает поверхностный слой, и конечную, где грунт начинает выпирать из-под штампа, в расчет не берут.

Модуль деформации отражает свойства грунта на глубине примерно одного-двух диаметров штампа под ним. Поэтому испытание характеризует конкретный слой на конкретной отметке, а не всю толщу основания.

Сколько испытаний нужно

Количество штамповых испытаний грунта при изысканиях задает СП 446.1325800: для каждого инженерно-геологического элемента выполняют, как правило, не меньше трех опытов, чтобы получить достоверное нормативное значение модуля. При приемке искусственных оснований число испытаний определяет проект или программа контроля.

Лимит: протокол распространяется только на испытанные точки и отметки. Перенести модуль деформации на другой слой или участок не выйдет – для этого нужны отдельные испытания.

Когда штамп не подходит

Штамповое испытание – самый достоверный, но и самый трудоемкий метод, и в ряде случаев его заменяют или дополняют.

• Нужны характеристики глубоких слоев. Штамп оценивает грунт на глубину порядка двух диаметров – более глубокую толщу испытывают в скважинах или зондированием.
• Массовый контроль уплотнения. Проверять каждую захватку засыпки штампом долго и дорого – для этого есть режущее кольцо и плотномер, а штамп оставляют для контрольных точек.
• Грунт ниже уровня грунтовых вод. Плоский штамп на поверхности без водопонижения не установить – нужен винтовой штамп или испытание в скважине.
• Мерзлый грунт. Его испытывают горячим штампом или после оттаивания, обычный штамп даст завышенный модуль.
• Просадочные и набухающие грунты. Для них нужна специальная программа с замачиванием – стандартное испытание не покажет, как грунт поведет себя при намокании.

Стоимость и сроки

Штамповые испытания грунтов по ГОСТ 20276.1-2020 стоят от 11 200 ₽ за испытание, по ОДМ 218.5.007 – от 9 900 ₽. Протокол – через 3-5 рабочих дней, цены с НДС 5%.

Минимальная стоимость работ за один выезд инженера:

Пример расчета: одно штамповое испытание на подушке – от 11 200 ₽, меньше минимальной стоимости выезда в пределах МКАД, поэтому в будний день оплачивается 21 000 ₽. Три испытания на одном инженерно-геологическом элементе – от 3 × 11 200 = 33 600 ₽, и минимальная сумма здесь уже не применяется.

Цена указана «от», потому что итог зависит от требуемого давления, глубины испытания, способа создания упора и доступа техники к точке. Скидка на первый заказ – 5%, заключение доставляем бесплатно. Скидка на повторные заказы действует при заключении договора, для других регионов стоимость считают с учетом командировочных расходов.

Что входит в протокол

Протокол штамповых испытаний содержит все данные, по которым проектировщик может проверить расчет модуля деформации.

• объект, точки испытаний на схеме и отметки установки штампа;
• описание грунта под штампом;
• тип и площадь штампа, схема нагружения;
• оборудование с номерами свидетельств о поверке;
• таблица ступеней давления и осадок, график «нагрузка – осадка»;
• модуль деформации E по каждому испытанию;
• вывод о соответствии требованиям проекта.

Документы лаборатории принимают проектные организации, органы госстройнадзора, технические заказчики и суды.

Почему выбирают лабораторию «Эскиз»

Строительная лаборатория «Эскиз» работает с 2007 года и провела более 15 000 экспертиз; 97% клиентов возвращаются с новыми объектами. Среди объектов лаборатории – перекрытие на «Острове Мечты», частный дом в КП «Завидово», склад Wildberries в Химках.

Штамповые испытания выполняют штатные инженеры на собственных штампах, домкратах и прогибомерах с действующей поверкой; в стоимость входят только испытания и заключение. После заявки перезваниваем в течение 15 минут, расчет стоимости занимает около 10 минут.

Заявки принимаем ежедневно с 8:00 до 22:00 по телефонам +7 (495) 877-48-81 и +7 (999) 397-01-55, почта – info@eskiz24.ru. Офис: Москва, ул. Искры, 33, стр. 1.

Методология и нормативы

Испытания выполняют по действующему ГОСТ на метод, а результаты используют в расчетах по сводам правил.

• ГОСТ 20276.1-2020 – метод испытания грунтов штампом; заменил ГОСТ 20276-2012.
• СП 22.13330 – расчет оснований зданий и сооружений по модулю деформации.
• СП 446.1325800 – инженерно-геологические изыскания, число испытаний.
• СП 47.13330 – инженерные изыскания для строительства.
• ОДМ 218.5.007-2016 и ГОСТ Р 59866-2022 – испытания дорожных слоев штампом.

Как проверить оборудование

Сведения о поверке манометров, датчиков силы и прогибомеров есть во ФГИС «Аршин»: поиск идет по заводскому номеру из протокола. Если номера нет в реестре или срок поверки истек, результаты испытаний легко оспорить.

Страница сверяется с текстами ГОСТ на методы испытаний; последняя проверка – 15.10.2026.

Результаты относятся только к испытанным точкам; цены ориентировочные, точную стоимость инженер согласует после программы испытаний.
