Контроль уплотнения оснований
грунта, песка, щебня

Инструментальный контроль уплотнения с определением коэффициента уплотнения и оформлением официального протокола. Независимая проверка соответствия выполненных работ проектным требованиям - до подписания акта приемки.

• Выезд инженера в течение 24 часов по Москве и МО
• Испытания по ГОСТ 22733, ГОСТ 28514 на сертифицированном оборудовании
• Коэффициент уплотнения для каждой точки - с выводом о соответствии проекту и возможностью приемки слоя
• Предварительные результаты в день испытания, протокол - до 3 рабочих дней

Как мы работаем

1. Заявка. Вы описываете объект, тип материала и задачу - по телефону, почте или через форму на сайте.
2. Уточнение задачи. Инженер уточняет площадь, количество слоев, требуемый коэффициент уплотнения по проекту и согласовывает схему точек контроля.
3. Выезд на объект. Специалист с оборудованием выезжает на площадку. Испытания проводятся непосредственно на уплотненном слое на установленных отметках.
4. Проведение испытаний. В каждой точке определяется фактическая плотность материала. Результат сравнивается с максимальной стандартной плотностью и с проектным значением коэффициента уплотнения.
5. Протокол. Оформляется официальный протокол с коэффициентом уплотнения по каждой точке и заключением о соответствии выполненных работ проектным требованиям.

Виды работ

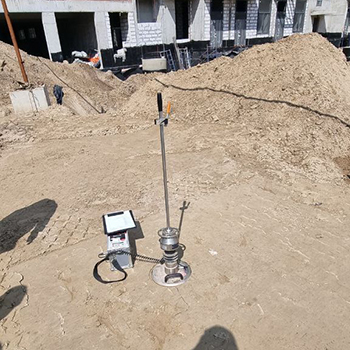

Проверка уплотнения грунта

Инструментальная проверка грунтовых насыпей, обратных засыпок пазух фундаментов, подготовленных оснований под фундаментные плиты и ленты. Применяется при строительстве жилых и промышленных объектов, дорожных насыпей, площадок. Особенно важен при послойной отсыпке - подтверждает соответствие каждого слоя до перекрытия следующим.

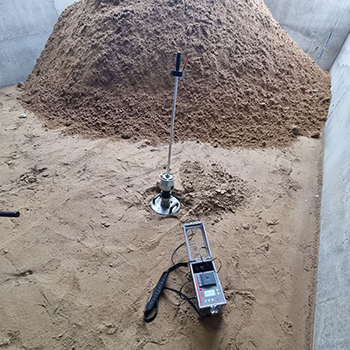

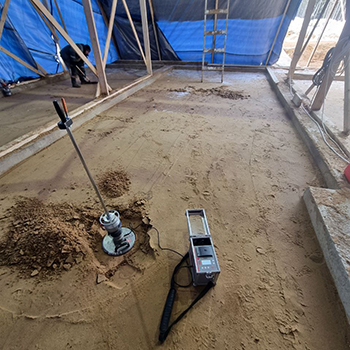

Проверка уплотнения песка

Проверка уплотнения песка применяется при контроле песчаных подушек под фундаменты, песчаных оснований дорог и площадок, насыпных слоев из мелкозернистых материалов. Коэффициент уплотнения песка нормируется проектом и зависит от назначения конструкции: под фундаментную плиту требования строже, чем под временную площадку.

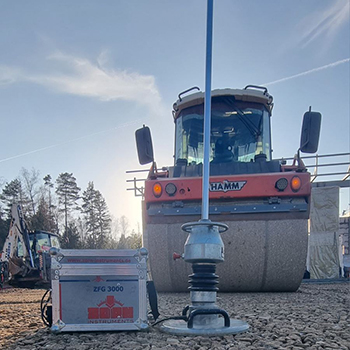

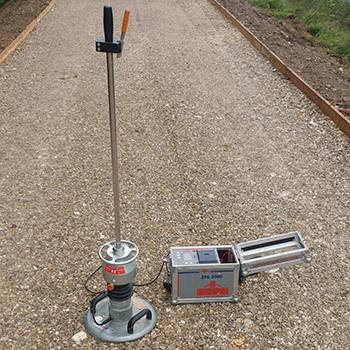

Проверка уплотнения щебня

Контроль несущего слоя дорожного основания, щебеночных подготовок под промышленные полы и площадки с тяжелой нагрузкой. Неравномерное уплотнение щебня - одна из наиболее частых причин трещин в асфальте и деформаций промышленных полов уже в первые годы эксплуатации.

Когда проверка уплотнения обязательна

• Приемка основания после работ подрядчика. Подрядчик отчитывается о послойном уплотнении, но без инструментальной проверки достаточного числа точек степень уплотнения остается задекларированной, а не подтвержденной. Протокол проверки уплотнения оснований - единственный документ, который фиксирует фактическое состояние слоя до его перекрытия.
• Строительство на насыпных грунтах. Степень уплотнения насыпи существенно варьируется в зависимости от технологии отсыпки, состава материала и условий работы техники. Контроль уплотнения в нескольких точках по сетке позволяет выявить зоны недоуплотнения до начала следующего этапа.
• Дорожные работы перед укладкой покрытия. Укладка асфальтобетона на основание с недостаточным или неравномерным уплотнением - прямая предпосылка к просадкам и трещинам покрытия. Проверка уплотнения щебня и песка выполняется до укладки покрытия: после это сделать уже невозможно.
• Сомнения в качестве выполненных работ. Если у заказчика или технического надзора возникают вопросы к методу или интенсивности уплотнения - инструментальная проверка уплотнения грунта или иного материала дает объективный ответ.
• Спор с подрядчиком. Протокол независимой лаборатории с фактическими значениями коэффициента уплотнения является доказательным документом при претензионной работе и судебных разбирательствах.

Типичные ошибки при контроле уплотнения

• Приемка «на глаз» или по журналу подрядчика. Визуальный осмотр не позволяет определить фактическую плотность материала. Журнал производства работ фиксирует процесс, а не результат. Ни то ни другое не подтверждает, что коэффициент уплотнения соответствует проекту.
• Одна или две точки на большую площадь. Уплотнение - неоднородный процесс. Даже при правильной технологии в краевых зонах, у конструкций и в углах зачастую остаются недоуплотненные участки. Одна точка в центре площадки не отражает состояние основания в целом.
• Контроль только верхнего слоя. Нижние слои насыпи после перекрытия следующим слоем недоступны для проверки. Если коэффициент уплотнения нижнего слоя не был подтвержден в момент его устройства - это навсегда остается неизвестным.
• Отсутствие зафиксированного коэффициента уплотнения. Без протокола нет возможности установить, кто несет ответственность за деформации - заказчик, принявший работу без проверки, или подрядчик, выполнивший ее с нарушением норматива по уплотнению.
• Последствия этих ошибок проявляются позже: просадки оснований, трещины в полах и покрытиях, перекосы конструкций, необходимость вскрытия и переделки - с затратами, многократно превышающими стоимость контроля уплотнения, который не был выполнен вовремя.

Что такое коэффициент уплотнения и как он определяется

Уплотнение - это уменьшение объема пор в грунте или сыпучем материале под механическим воздействием. Чем плотнее уложен материал, тем выше его несущая способность и тем меньше осадка под нагрузкой. Степень уплотнения описывается коэффициентом уплотнения - отношением фактической плотности скелета грунта к максимальной стандартной плотности, установленной для данного материала по результатам лабораторного опыта стандартного уплотнения.

Формула: K = ρd(факт) / ρd(макс), где ρd(факт) - плотность скелета грунта в теле слоя, ρd(макс) - максимальная стандартная плотность того же материала.

Если K = 1,0 - материал уплотнен до максимума. На практике проектные значения K составляют 0,92–0,98 в зависимости от типа материала и назначения конструкции. Значение ниже проектного - недоуплотнение, которое нормативно является основанием для отказа в приемке слоя.

Определение коэффициента уплотнения выполняется по фактической плотности грунта в точке испытания, которую сравнивают с эталонной максимальной плотностью того же материала. Максимальная плотность устанавливается лабораторным методом - стандартным уплотнением по ГОСТ 22733 или в экспресс-режиме по предварительным данным.

Проверка уплотнения оснований фиксирует именно это соотношение - не усилие трамбовки, не число проходов катка, а фактическую плотность в теле слоя.

Методы испытаний

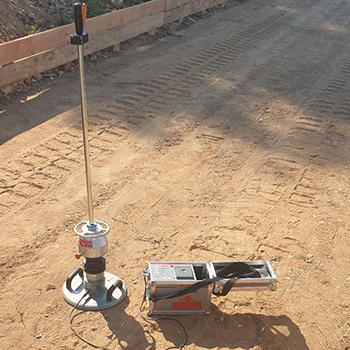

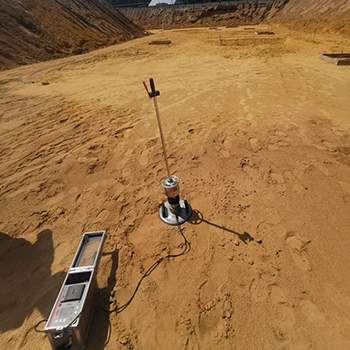

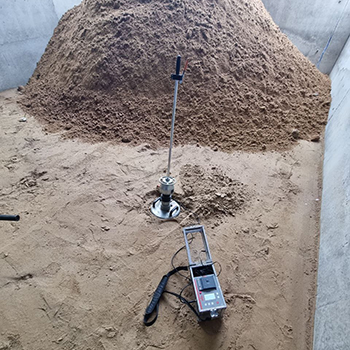

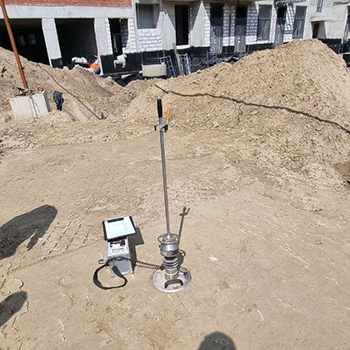

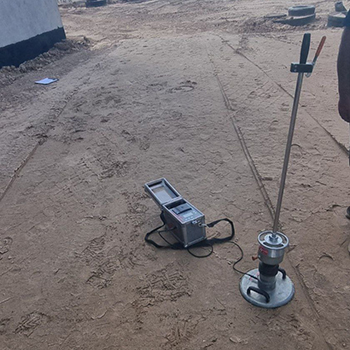

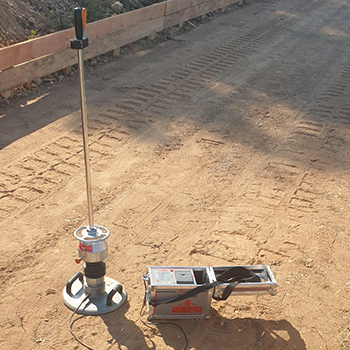

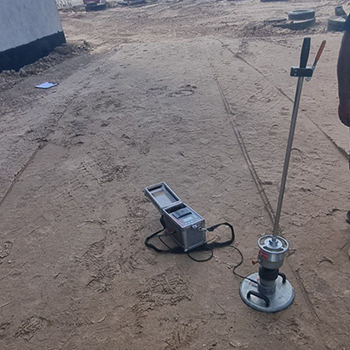

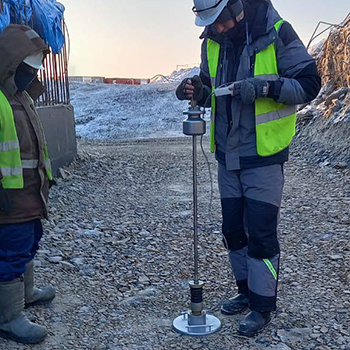

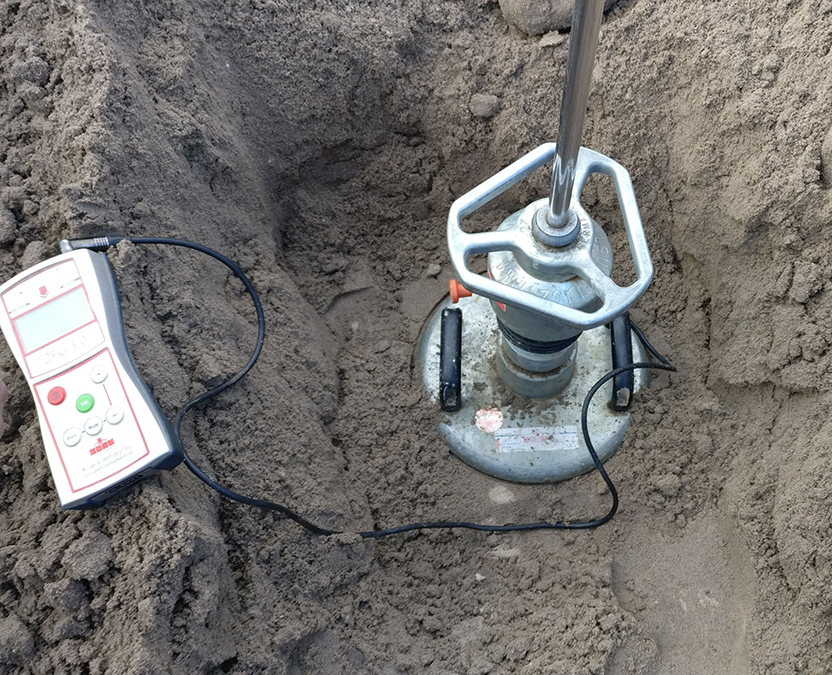

Динамический плотномер (метод Пронина / ГОСТ 28514)

Оперативный метод контроля уплотнения. Прибор вводится в грунт ударами, и по динамическому сопротивлению оценивается плотность материала. Быстро, без лабораторной обработки - результат в поле. Применяется для оперативного контроля уплотнения на большой площади: позволяет за смену проверить десятки точек и выявить зоны недоуплотнения для назначения дополнительных проходов катка.

Метод режущего кольца (ГОСТ 5180)

Прямой лабораторный метод. Из уплотненного слоя вырезается образец грунта в жестком кольце известного объема, после чего в лаборатории определяется его влажность и плотность скелета. Метод дает точное значение плотности грунта в натуре - с погрешностью, допустимой для расчетных целей. Применяется там, где нужны данные для протокола испытаний с юридической силой.

Статические испытания оснований (штамп, ГОСТ 20276)

Дополнительный метод, применяемый тогда, когда требуется не только подтвердить степень уплотнения слоя, но и получить деформационные характеристики - модуль деформации E. Статические испытания грунта или щебеночного основания штампом дают полную картину поведения слоя под нагрузкой. Применяется при проектировании фундаментов, дорожных оснований с высокими требованиями, промышленных полов с нормируемой осадкой.

Проверка уплотнения оснований выполняется преимущественно динамическими методами - как более оперативными. Статические испытания оснований подключаются там, где одного коэффициента уплотнения недостаточно и нужны данные для проектного расчета.

Что вы получите

По итогам испытаний оформляется протокол, который содержит:

• Коэффициент уплотнения - для каждой испытательной точки с указанием отметки и координаты.
• Фактическая плотность скелета грунта - значение ρd в каждой точке.
• Максимальная стандартная плотность - эталонное значение для данного материала.
• Вывод о соответствии - сопоставление с проектным коэффициентом уплотнения и заключение о приемке или необходимости доуплотнения.
• Схема точек контроля - при необходимости прилагается к протоколу.

Протокол оформляется по действующим нормативам и принимается органами строительного надзора, службой технического заказчика и проектными организациями.

Кому подходит

• Застройщикам - приемка оснований под фундаменты, обратных засыпок, насыпных слоев в процессе строительства.
• Техническим заказчикам - независимая проверка соответствия выполненных работ проектным требованиям перед подписанием актов приемки.
• Дорожным организациям - контроль уплотнения щебеночных и песчаных слоев дорожного основания перед укладкой асфальтобетона.
• Проектным организациям - получение фактических данных о плотности основания для уточнения расчетов.
• Участникам споров и претензионных процедур - независимое документальное подтверждение состояния основания.

Наши преимущества

• Аккредитованная лаборатория - протоколы имеют юридическую силу и принимаются надзорными органами и судами.
• Работа по ГОСТ - ГОСТ 22733, ГОСТ 28514, ГОСТ 5180 и другие применимые нормативы.
• Собственное оборудование - динамические плотномеры, режущие кольца, штамповое оборудование с действующей поверкой.
• Выезд на объект - в течение 24 часов по Москве и Московской области.
• Контроль по сетке - разрабатываем схему точек испытания с учетом площади, конфигурации объекта и требований проекта, а не проверяем одну точку для формальной галочки.

Стоимость работ

Стоимость проверки уплотнения оснований зависит от типа материала, метода испытания, площади объекта и числа точек контроля.

Проверяем уплотнение динамическим плотномером, методом режущего кольца и комплексно - сеткой точек по площади объекта. Стоимость зависит от метода и числа точек, рассчитаем ее за 10 минут.

Для расчета стоимости укажите: тип материала (грунт / песок / щебень), площадь или объем, требуемое значение K по проекту.

Оставить заявку на проверку уплотнения основания

Уплотнение можно проверить только до перекрытия слоя следующим или до укладки финишного покрытия. После завершения работ инструментальный контроль невозможен, а устранение недоуплотнения требует вскрытия - со всеми вытекающими затратами.

Опишите объект и задачу - инженер свяжется с вами, рассчитает стоимость и предложит схему контроля.
